전도성 고분자 (SDCP)
Self-Doped Conducting Polymer
온도 · 습도 내구성
우수
용해성 · 전도성
양립
투명성 · 고전도성
우수
전도성 고분자
수용성 및 알코올 가용성 고 전도성 고분자로 자가 도핑 가능한 PEDOT 유도체입니다. 분산제 없이 수용성 및 알코올에 높은 가용성을 띄는 SDCP는 유·무기 소재와 접착력이 우수하며 기능성 코팅소재/점착제/수지류와의 상용성 또한 우수합니다. 핵심적으로 이러한 SDCP는 높은 전도성과 유기 물질의 특성 그리고 자가 도핑성으로 인해 투명성, 적외선 차폐성, 열 차단성, 신뢰성, 장기 내구성이 우수하다는 장점을 보입니다.
수용성 및 알코올 가용성
高 전도성 고분자
無 도판트 (자가 도핑)
- Self-Doped PEDOT 유도체
- SO₃H 그룹이 공유 결합된 PEDOT 구조
- 분산제 없이 수용성 및 알코올 가용성
- 유·무기 소재와 접착력 우수
- 기능성 코팅소재·접착제·수지류와 상용성 우수
- 전도성 · 투명성 · 적외선 차폐성 · 열 차단성
신뢰성 및 장기 내구성 우수
| SDCP | ||
|---|---|---|
| 고형분 | 1.0 wt% aq. IPA | |
| 전도도 | 380 S/cm | |
| 점도 | 23.9 mPa·s | |
| 입도 | 40 nm | |
| 용제 | 물 | H₂O |
| 알코올 | EtOH, IPA, 1-BuOH | |
| 글리콜에테르 | MCS | |
PSS-Free 구조로 확장되는 전도성 고분자의 새로운 가능성
PEDOT 고분자에 술폰산(SO₃H) 그룹이 직접 결합되어
외부 도펀트 없이도 전도성을 확보하는
자가도핑(Self-Doping) 방식입니다.
외부 도핑제 없이 전도성과 용해도 동시 확보
- 기존 PEDOT:PSS는 전도성을 향상시키기 위해 PEDOT과 PSS를 혼합
→ PSS의 산성, 기판 젖음성, 용매 호환성으로 제조 공정상 불편함과 제약 존재 - EDOT에 전도성 그룹을 공유결합하여 직접 붙이는 구조(PSS-Free) 구현
→ PSS의 단점을 해소하고 외부 도핑제 없이도 전도성과 용해도를 동시에 확보
⬇
기존 대전방지 솔루션의 단점과 한계 극복
자가 도핑된 전도성 고분자의 산업계 도입 시 장점
-
물(H₂O)이외 다양한 용매 호환성 (PEDOT:PSS의 가장 큰 한계 극복)
H₂O + IPA 혼합 용매, 알코올 단독 용매도 우수한 분산성 확보 → 다양한 기판/공정 대응 -

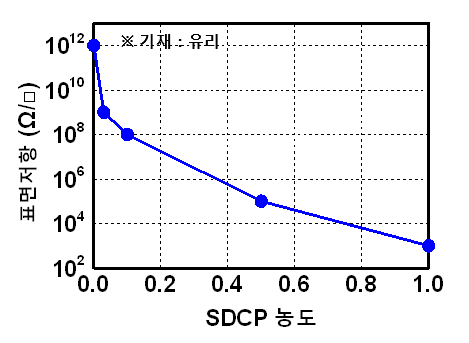

높은 전도도
300~1000 S/cm 이상 구현 가능 → 기존 대비 동등 이상 성능 -
PSS-Free
기판 부식 문제 제거 및 친환경성, 공정 안정성 향상 -
균일한 코팅 특성
젖음성 향상, 전처리 불필요 → 수율 향상 및 제조 비용 절감 -
용액 장기 안정성
전도성 고분자 완성액 상온 장기 보관 가능 (기존 1개월 → 3개월 이상) -

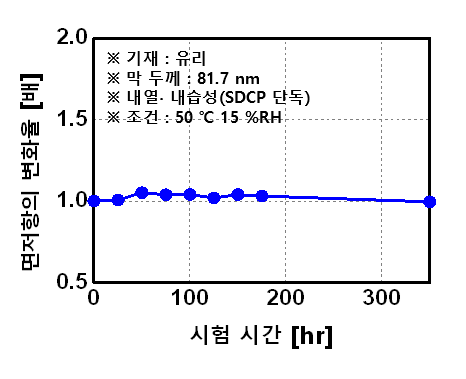

도막 장기 신뢰성
고온·고습 신뢰성 테스트 후에도 저항 유지 → 차세대 소재 요건 충족 -
응용 분야 확대
대전방지제, 적외선 차폐, 열 차단, 유연 전극 등 폭넓은 응용 분야 적용 가능
